德國SubCtech公司——可移動式走航監測系統

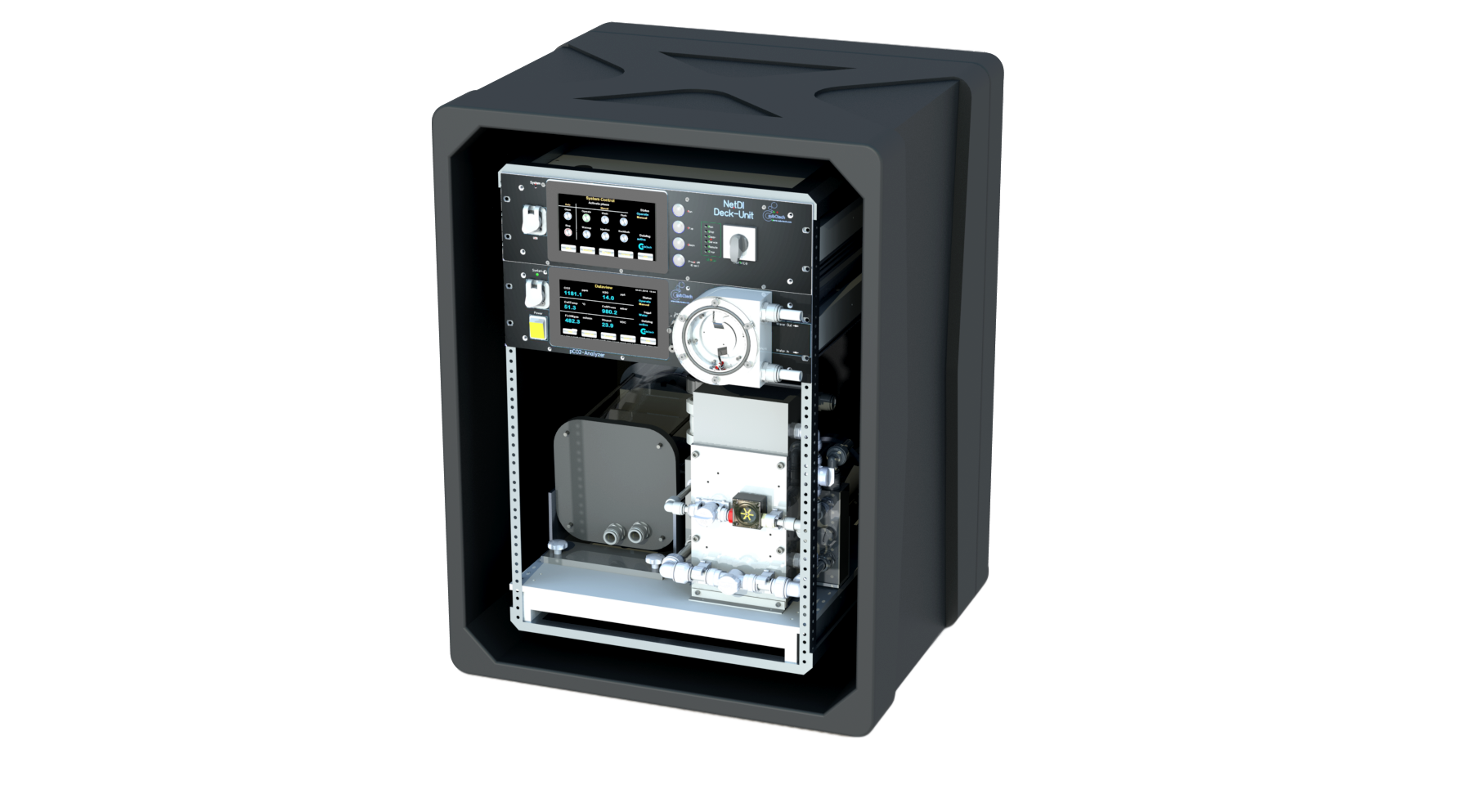

OceanPack CUBE
OceanPack? CUBE——更輕，更小，魯棒性強的走航監測系統，功能化和移動性并存。SubCtech公司將OceanPack Mobile和OceanPack Classic.系列優點相結合，采用工業通用尺寸標準19”，開發了新一代可移動式走航系統CUBE，它設計緊湊，在保持體積小方便搬運的同時，可集成多種水質水文傳感器。管路結構采用防顆粒物，微生物附著設計，日常維護使用自來水進行清潔即可。此外，可內置自動清潔模塊，實現無人值守下，定時清潔功能。
水管采用快速插拔設計，無需借助其他工具，便可實現穩定的連接。
除泡器mBubbler?能夠有效去除管路中潛在的空氣，為傳感器監測提供穩定的水體條件，同時除泡器內可以集成多種傳感器，實現水體的有效測量。

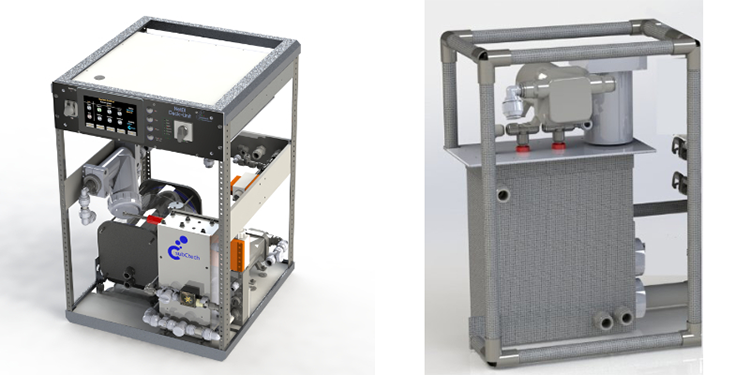

OceanPack? CUBE系統框架 自動清潔系統
OceanPack? CUBE規格參數：
機架尺寸重量 | 19”，600 x 600 x 1000mm (典型值.)70kg, 40kg（不帶航空箱） |
框架 | 19”框架，各結構可簡單分離 |
供水 | 內置或外置海水泵提供，流量1-20 l/min, 最大水壓3 bar (推薦值8 l/min, 0.5 Bar)，可選入口電動球閥，可選旁路流量計 |
除泡器 | mBubbler? 可以安裝其他傳感器 |
過濾器 | 入口，可實現簡單并快速清潔（30s內） |
存放 | 耐腐蝕 |
甲板單元 | NetDI? ARM 架構控制器和數據采集器，7”觸摸屏， 快速查看數據功能，內置易操作的控制程序 |
采樣頻率 | 典型值1Hz，可配置 |
數據處理 | 所有值實時校準，IEEE 雙倍精密度，合格數據標記 |
存儲 | 工業級SD卡 8GB (up to 32GB)，通用ASCII NMEA-0183數據格式 |
接口 | 可達8個串行接口RS-232/485(電隔離)，針對遠程控制的保護接口， 1個以太網 / LAN接口– 例如船舶網絡數據 |
數據下載 | 由U盤從USB口下載，USB口完成系統及配置更新 |
不間斷電源 | 內置UPS |
供電 | 100VAC-230VAC，可選 12/24V DC，典型值. 30W無海水泵， 包括 CO2傳感器，典型值. 150W 含海水泵 |
分析儀及部分傳感器的技術參數：
測量參數（可選） | 參數規格 | 測量參數（可選） | 參數規格 |
CO2 | 量程：0-3000ppm，可調整 | 葉綠素a | 量程：0-50μg/l |
分辨率：0.01ppm | 分辨率：0.025μg/l | ||
精度：< +/- 1% | 藻紅蛋白 | 量程：0-175μg/l | |
CH4 | 量程：0-5000ppm，可調整 | 分辨率：0.09μg/l | |
分辨率：0.1ppm | 藻藍蛋白 | 量程：0-175μg/l | |
精度：±2% | 分辨率：0.09μg/l | ||
溫度 | 量程：-5~35℃ | CDOM | 量程：0-375μg/l |
分辨率：0.0001℃ | 分辨率：0.28μg/l | ||
精度：±0.002℃ | 熒光 | 量程：0-300μg/l | |
分辨率：0.15μg/l | |||
電導率 | 量程： 0-70 mS/cm | 濁度 | 量程：0-1500NTU |
分辨率： 0.0001 mS/cm | 分辨率：0.05NTU | ||
精度： ±0.003 mS/cm | 藻類 | 總?cè)~綠素范圍：0-200μg/l | |
鹽度 | 量程： 0.5-40PSU | 分辨率：0.01μg/l | |
分辨率： 0.0002PSU | 透射率：0-100% | ||
精度： 0.005PSU | pH | 量程： 0-14pH | |
溶解氧 | 量程：0-16mg/l | 分辨率： 0.01pH | |
分辨率：＜ 0.032mg/l | 精度： ±0.05pH | ||
精度：＜±5% | ORP | 量程： -2000 - +2000 mV | |
飽和度：0-120% | 精度： ±1mV | ||
飽和度精度：±5% | |||
飽和度分辨率：0.4% |
