美國SeaView System公司——SVS-603波浪傳感器
SVS-603Wave Sensor

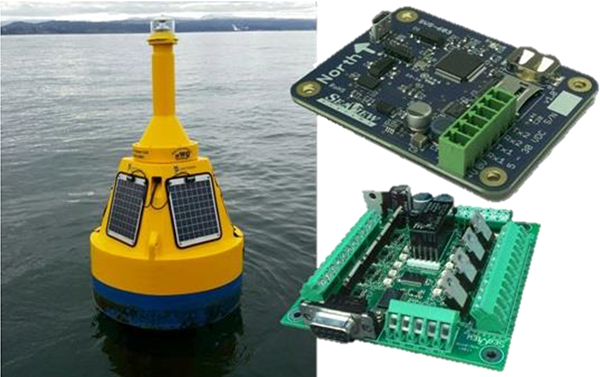

SVS-603波浪高度傳感器是一種基于MEMS的高精度傳感器，可通過RS-232或日志向其船載數據記錄器報告航向、波浪高度、波浪周期和波浪方向等數據。
SVS-603特點：
功耗極低；適合小功率計劃

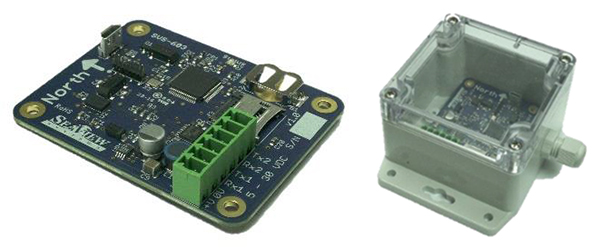

占用空間??；以帶包裝形式或裸電路板形式出售
MEMS傳感器考慮了所有維度的3-D運動、旋轉和羅盤航向，覆蓋九個自由度
精密的船載電子設備提供近乎實時的波浪統(tǒng)計數據
船載溫度補償以獲得最高精度數據
船載數據記錄器能夠記錄多達20年的波浪數據，具體取決于所需的輸出
易于配置，以匹配您的精確感應速率和輸出要求
用NMEA或其他可配置數據輸出與變送器輕松連接
采樣頻率高達8Hz
SVS-603可用于更換現有傳感器、升級現有浮標，或為最緊湊型的浮標添加波浪感應功能?？勺鳛閭鞲衅鬏敵龅牟ㄐ螖祿ǎ?/span>
- 以米為單位的有效波高（Hs）
- 以秒為單位的波浪周期
- 以度為單位的波浪方向
- First-5傅立葉波系數
- 最大波高（Hmax）
- Hmax的波浪周期
- 波能
- 波譜（原始數據或處理過的數據）
- 以度為單位的航向
- 根據需要自定義輸出
其他輸出或數據操作可以通過固件更新或對可用數據流的計算進行合并。也可使用SVS-601電源控制器。
輸出格式 | 十六進制代碼定義的輸出參數 |
NMEA | |
First-5傅立葉系數 | |
波能譜 | |
精度指標 | Hs ±0.5cm：0.2 - 20m（根據平臺大小和響應情況）；分辨率0.001m |
周期<1%：1.5 - 20s（根據波的條件，可以探測到較長的波）；分辨率0.001s | |
波向±4o（依賴于浮標的軌道運動）：范圍0-360o；分辨率0.001o | |
方向傳感器 | 加速器：±16g；分辨率0.001m2/s |
回轉儀：±200°/s；分辨率0.001o/s | |
磁力計：±1300μT（x軸和y軸）；±2500μT（z軸）；分辨率 ~0.3μT | |
可用端口和槽位: | RS232波特率可調（2.4-115.2 kbps） |
USB Micro-B | |
Micro-SD | |
尺寸 | 53.5mm長 |
68mm寬 | |
23mm高 | |
重量 | 裸板：23g |
帶外殼：170g | |
電源要求
| 150mW@12V |
136mW@5V | |
5-30VDC | |
操作溫度 | 操作： -30 oC ~ 80 oC |
儲存：-40 oC ~ 85 oC |

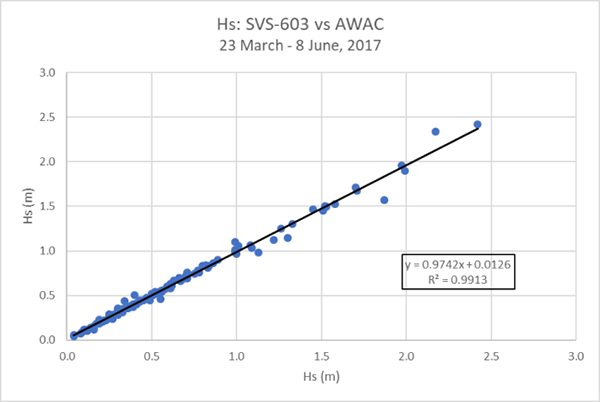

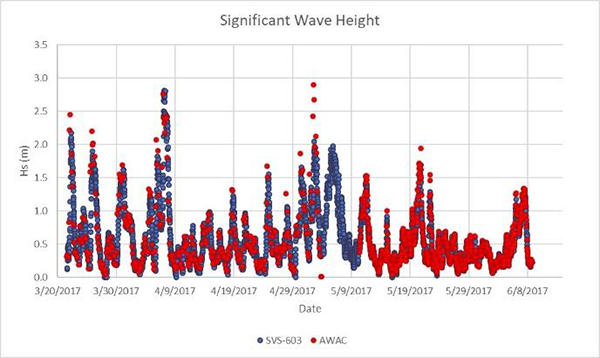

以上兩個圖顯示了SVS-603和AWAC傳感器在2.5個月期間在五大湖中測量的波浪的有效波高（Hs）比較。
資料下載：
美國SeaView System公司SVS-603波浪傳感器.pdf
