美國SeaView System公司——SVS-603HR波浪傳感器
SVS-603HR Wave Sensor
SVS-603HR波高傳感器是SVS-603高精度波高傳感器的增強版，通過RS-232或日志向其船載數據記錄器報告航向、波浪高度、波浪周期和波浪方向等數據。
SVS-603HR特點：
功耗極低；適合小功率計劃

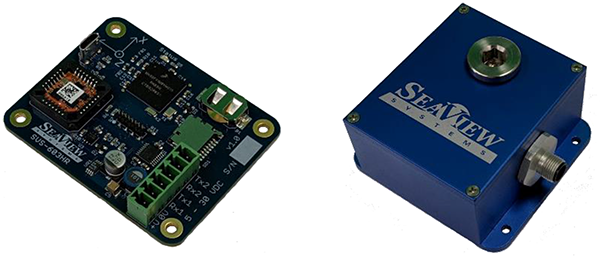

占用空間?。灰詭Оb形式或裸電路板形式出售
傳感器考慮了所有維度的3-D運動、旋轉和羅盤航向，覆蓋九個自由度
精密的船載電子設備提供近乎實時的波浪統計數據
可變樣品量大?。?56，512，1024，2048或4096）
船載溫度補償
船載數據記錄器能夠記錄多達20年的波浪數據，具體取決于所需的輸出
易于配置，以匹配您的精確感應速率和輸出要求
用NMEA或其他可配置數據輸出與變送器輕松連接
采樣頻率從1到8Hz（用戶可配置）

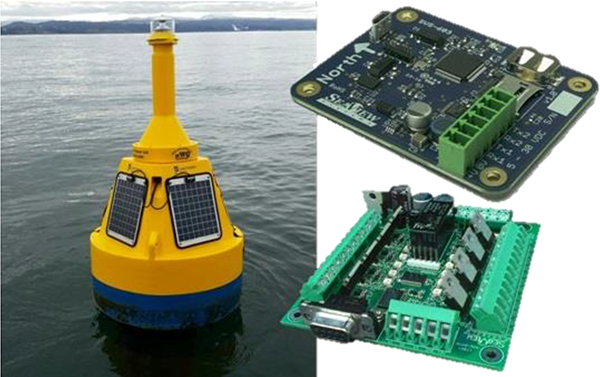

SVS-603可用于更換現有傳感器、升級現有浮標，或為最緊湊型的浮標添加波浪感應功能。可作為傳感器輸出的波形數據包括：
- 以米為單位的有效波高（Hs）
- 以秒為單位的波浪周期
- 以度為單位的波浪方向
- 北、東和向上位移時間序列
- First-5傅立葉波系數
- 最大波高（Hmax）
- Hmax的波浪周期
- 波能
- 波譜（原始數據或處理過的數據）
- 以度為單位的航向
- 根據需要自定義輸出
其他輸出或數據操作可以通過固件更新或對可用數據流的計算進行合并。也可使用SVS-601電源控制器。
輸出格式 | 十六進制代碼定義的輸出參數 |
NMEA | |
First-5傅立葉系數 | |
波能譜 | |
精度指標
| Hs <1%：0.1m ~ 25m；分辨率0.001 |
周期<1%：1.5 - 30s；分辨率0.001s | |
波向±2o（依賴于浮標的軌道運動）：范圍0-360o；分辨率0.001o | |
起伏<1%范圍±25m，分辨率0.01m | |
可用端口和槽位 | RS232波特率可調（2.4-115.2 kbps） |
USB Micro-B | |
Micro-SD | |
尺寸 | 53.5mm長 |
68mm寬 | |
23mm高 | |
重量 | 裸板：40g |
帶外殼：425g | |
電源要求 | 151mW@12V |
138mW@5V | |
5-30VDC | |
溫度 | 操作： -40 oC ~ 80 oC（需要工業SD卡） |
儲存：-40 oC ~ 85 oC |
資料下載：
美國SeaView System公司SVS-603HR波浪傳感器.pdf
