英國C-MAX公司——CM2雙頻數字側掃聲吶
英國C-MAX是一家行業領先的專做側掃聲吶的供應商，CM2側掃聲吶獨特的聲吶換能器設計優化了性能并消除了表面反射。內部測深儀自動測深，并集數據采集工作站、收發器、控制器和記錄于一體，其微處理器自動控制增益，拖魚可與其它內外傳感器連接和通訊，需打硬拷貝時可接多種打印機，可接ROV系統實現數字通訊。輕型和重拖兩種型號拖魚，分別適合淺水和深水掃側應用。
優勢：
高度便攜：316不銹鋼輕便拖魚，易于布放；USB接口，即插即用；交直流供電，可用于橡皮艇帶直流電瓶方式使用；兩芯電纜，電纜極其輕便?？伸`活安裝的保護外殼。
采用FM調頻技術（可選Chirp調頻技術）；100/325/780kHz任意組合頻率；測距能力和橫向分辨率大大提高。
MaxView采集軟件免費下載，在多臺終端任意使用并可免費升級，同時可兼容任意第三方軟件。
拖魚具有防漁網纏繞獨特解鎖功能。
三年質保，提供終身維修。
特別設計：
1．拖纜連接由尾翅保護
2．無需工具改變換能器角度
3．拖魚包括自由翻轉機制，防止丟失。如果拖魚被阻擋且纜的張力超過預設上限，有個易碎圓盤會破碎。此時纜的張力就會轉到拖尾保護安全繩上。
4．耐腐蝕316不銹鋼結構使得設備十分耐用，并能在2000m深度工作。

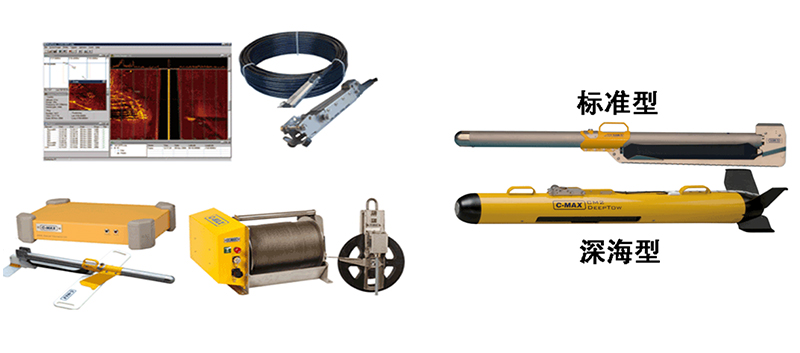

組成部分：
采集處理器STR：緊湊，堅固耐用并防濺的頂部單元提供了一個即插即用的USB接口，可連接至MaxView 或第三方采集軟件； AC/DC 供電。
MaxView側掃數據采集軟件：與CM2協同工作，提供大量在線以及線下的功能，包括采集和回放，測量規劃，導航和目標標記。
同軸手拖纜和終端：符合人體工程學，協助收放，適合淺水測量
拖魚壓沉器：可選擇翼壓板，將拖魚再壓深50%。不像其他壓沉器，它有高縱橫比的翼壓板，內置把手，使得更容易布放和回收。重量雖只有5kg，但能在5節速度下提供35kg的下壓力。
緊湊型供電絞車：便攜，僅47kg，可承載300m的纜；不銹鋼結構材質；免維護，全密封低噪聲滑環；內置過載離合；軟啟動，纜更易掌控。
計數滑輪：16cm和32cm的輪滑方便安載拖纜。可選擇使用傳感器，使得每個單元變成計數滑輪，可在聲吶屏幕上顯示船外纜長。
技術規格：
工作深度 | 標準0～2000米，深海型深度可定制 |
工作速度 | 1～6節，最大12節 |
聲學頻率 | DF型：100/325kHz雙頻（CHIRP） |
EDF型：325/780kHz雙頻（CHIRP） | |
量程范圍（左右舷） | 100kHz：100m、200m、300m、400m、500m |
325kHz：25m、50m、75m、100m、150m | |
780kHz：12.5m、2m、37.5m、50m | |
橫向分辨率 | 18mm@780kHz，39mm@325kHz（18mm@25m測深） |
78mm@100kHz | |
再單獨配置磁力儀拖纜 | |
磁力儀接口 | 可選接口，可接入Marine Magnetics Explorer和 SeaSpy磁力儀， 允許磁力儀拖體從CM2拖體獲取電源，并和CM2拖體共用拖纜，這樣避免了再單獨配置磁力儀拖纜。 |
聲學脈沖率(ping/s) | 780kHz: 25.4(12.5m); 25.4(25m); 17.8(37.5m); 13.8(50m) |
325kHz: 25.4(25m); 13.8(50m); 9.4(75m); 7.2(100m); 4.8(150m) | |
100kHz: 7.2(100m); 3.7(200m); 2.45(300m); 1.85(400m); 1.49(500m) | |
陣列長度和波束寬 | 0.41m@325kHz & 100kHz； 0.3m at 780kHz |
水平：0.3o @325kHz；1.0o@100kHz；0.2o@780kHz | |
垂直：左-5°到-90°到右-5° |
