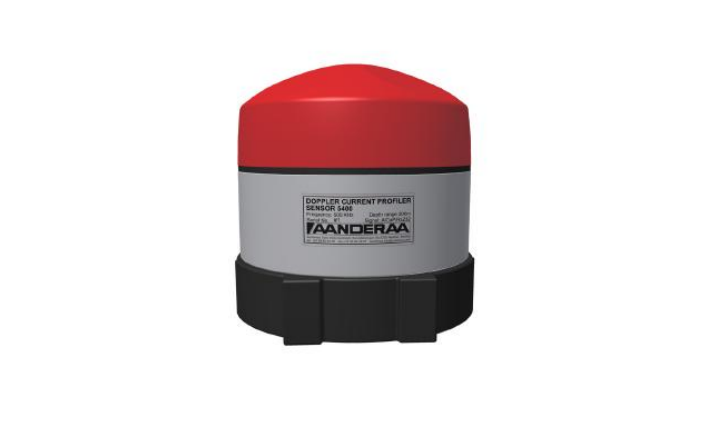

挪威Aanderaa公司——多普勒剖面海流計5400/5400R
多普勒剖面海流計5400/5400R為中量程智能傳感器，它的頻率為 600kHz，工作深度為300米。它可在移動和傾斜的平臺上收集高質量的海流信息，可用作商用和科研。傳感器上集成了溫度探頭，可根據用戶要求進行校準。多普勒海流計5400可通過AiCaP協議集成到安德拉海洋衛士平臺或者智能衛士數采器上，也可通過RS-232 接口直接連接到電腦或者第三方系統。因此它尤其適用于已經有數采器的系統進行剖面海流測量的需求。5400R具有RS-422通訊接口，可用更長的電纜進行實時通訊。
特點：
內置固態三軸傾斜補償羅盤
每次脈沖都進行朝向和傾斜的補償
電耗低
對污染不敏感
維護量小
直接輸出工程數據
采樣速度快(高達10Hz)
輸出間隔30s~2小時
RS-232/RS-422 輸出，可集成到大多數第三方數采器上
輸出方式靈活配置，易于集成
每層厚度0.5~5m 可選
最多可測高達150層，用戶可定義3個測量組
移動應用中的特殊補償：
每次測量脈沖都對儀器朝向、傾斜情況進行補償、特別適用于浮標與錨系觀測
儀器計算對于每個能量束每一層的正確垂直距離進行傾斜補償
使用更加靈活：
除了使用簡單方便，儀器具有靈活配置的特點，使它能夠適用海洋監測的各種場景
向上觀測或向下觀測兩種測量方式
窄帶和寬帶兩種模式可選，可滿足不同的應用需求
一臺儀器用于不同的使用場景；可同時進行三種不同的剖面配置，每個配置可分別設定層厚與層重疊。
表層測量功能，可測表層厘米級別層厚的海流（需壓力探頭）
具有表層參比功能，表層為基準，每個測量層與表層保持固定距離的海流測量（需壓力探頭）
直接讀出工程數據
輸出格式可用戶配置
更長的連續布放時間：
低電耗
寬帶技術電耗更低
智能數據質控：
數據質控能力增強
糟糕數據自動標記，自動記錄每個測量層的狀態
用戶可選的自動脈沖算法；自動選擇最合適的三束脈沖組合，以去除由于物體經過造成某束能量遮擋從而對數據的影響
應用：
海洋研究
海上運輸
近岸油氣開采
水產漁業
環境管理
公共設施設計 / 調查公司
集成到第三方系統、數據浮標、觀測系統等
技術參數：
聲波頻率 | 600 kHz | 回波強度 | |
剖面范圍 | 寬帶：30~70m 窄帶：35~80m | 動態范圍 | >50dB |
層厚 | 0.5m~5m | 分辨率 | <0.1dB |
層重疊 | 0~90% | 精度 | <0.1dB |
速度范圍 | 窄帶： 0-500 cm/s 寬帶：0-400 cm/s | 最大電纜長度 | RS-232：15m RS-422：1500m |
流速準確度 | 0.3 cm/s 或 ±1.5% 讀數 | 傾斜和羅經 | |
流速分辨率 | 0.1cm/s | 傾斜/滾動范圍 | ± 90° / ± 180° （補償高達±35°） |
脈沖頻率 | 大于10Hz | 傾斜/航向精度 | ±1.5° / ± 3.5° |
輸出間隔 | 30s~2h | 傾斜/航向分辨率 | <0.1° |
層位置 | 儀器參比、表層參比、同時測量三列 | 溫度探頭 | |
量程范圍 | -4～+40°C | ||
最大層數 | 共150、第一列75、第二列50、第三列25 | 分辨率 | 0.001°C |
準確度 | ±0.05°C | ||
盲區 | 1m | 響應時間（63%） | <5s |
接口 | 5400：AiCaP ， RS-232 | 供電 | 電壓：6～30VDC |
5400R：RS-422 | 電流：4,2 mA，寬帶模式，30min 采樣間隔， 20*2 pings，2m 層后, 20 層 | ||
換能器 | 環境 | ||
波束數量 | 4+ | 工作深度 | 300m |
平臺 | 高級自動脈沖算法 | 工作溫度 | -5～+40°C |
波束角 | 25° | 尺寸 | D: 160mm H: 167mm |
波束寬度 | 2.5° | 材料 | PET, PUR, 鈦合金、不銹鋼316 |
資料下載：
