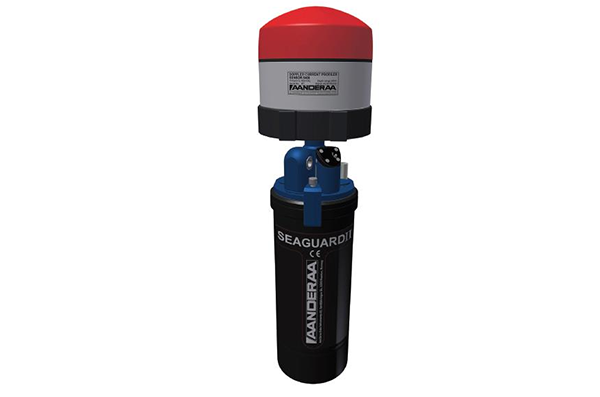

挪威Aanderaa公司——Seaguard II DCP 多普勒流速剖面儀
Seaguard II DCP是一款全新的海洋衛士系列聲學流速剖面儀。它創造性的提高了聲學剖面能力，更進一步提高了錨系系統移動傾斜時采集高質量海流數據的能力。它既可用于自容式測量，也可用于實時在線監測，可滿足用戶不同的測量需求。SeaGuardII是一個智能數據采集與控制中心，它是由SeaGuard電子器件與安德拉成熟的管理軟件SmartGuard組合而成。Seaguard II DCP工作頻率600kHz，設備測量海流同時還可進行水質多參數的測量。為了應對海洋上層環境監測的特殊要求，產品設計時做了許多革新，如延長了布放時間，優化了配置的靈活性等。該設備可以安裝多款不同的Aanderaa智能傳感器，例如溫度、壓力、電導率、溶解氧、波浪、潮汐和濁度。Seaguard II擁有四個模擬接口，兩個串行接口，用于外接電源和實時數據傳輸。
應用：
浮標安裝
水利測量系統
錨系觀測，可倒置測量
一個設備可同時接兩個流速傳感器
海洋傳感器鏈觀測站
座底安裝
多參數海洋觀測站
特點：
獨特的可擴展平臺，簡單方便連接額外傳感器：
可增加額外的傳感器，例如：波浪，潮汐，溫度，電導率，壓力，溶解氧，濁度，ORP，pH，總藻等 ·
可方便的擴展成一個高效的多參數海洋觀測站 ·
同一個設備上安裝兩個換能器，可將量程擴展至雙倍
可在盲區或邊界層加裝一個單點流速傳感器
LED指示燈，設備狀況可見
卓越的環境干擾補償功能：
每次脈沖測量都對數據進行動態運動補償修正
先進的層位調整傾斜補償算法，獲取真實的水平流測量
最佳的靈活性：
窄帶和寬帶兩種模式可選，可滿足不同的應用需求
使用一臺設備，即可解決多種應用需求，可以同時進行三種不同的剖面配置
表層測量功能，可測表層厘米級別層厚的海流（需壓力探頭）
表層參比功能，表層為基準，每個測量層與表層保持固定距離的海流測量，跟蹤水位的變化
更長的連續布放時間：
每30min一次的采樣頻率可連續布放24個月
采用寬帶技術電耗更低
增加的內置電池容量
電池可用戶自制
智能數據質量控制：
數據質控能力增強
自動標記質量差的數據，每一層均有狀態報告
用戶可選的自動脈沖算法；自動選擇合適的三束脈沖組合，以去除由于物體經過造成某束能量遮擋從而對數據的影響
更強的實時功能：
支持 AIS, GOES, 偽二進制格式
獨立的數據記錄和數據發送間隔設置
丟失數據自動重發
友好的參數設置和數據分析界面：
布放前設置軟件；實時數據采集軟件
快速可視化數據后處理軟件
基于網頁的 Geoview實時顯示軟件
技術參數：
聲波頻率 | 600 kHz | 供電 | ||
剖面范圍 | 寬帶：30~70m 窄帶：35~80m | 外部電源 | 12～30V | |
層厚 | 0.5m~5m | 內置電池 | 2塊電池組 堿電池3988： 9V, 15Ah(6)； 或鋰電池3908：7V, 35Ah | |
層重疊 | 0~90% | |||
速度范圍 | 窄帶：0-500 cm/s 寬帶：0-400 cm/s | 工作電流 | 4.2mA(7) | |
深度 | 300m | |||
流速準確度 | 0.3 cm/s 或 ±1.5% 讀數 | 環境溫度 | -5～40°C | |
流速分辨率 | 0.1cm/s | 尺寸 | D:160mm H:585mm | |
流速精確度 | <3.3cm(2) | 重量 | 空氣中：10.8kg | |
脈沖頻率 | 大于10Hz | 水中：3.6kg | ||
水柱數量 | 3個同時使用水柱+表面單元(3) | 可選配傳感器 | ||
層位置 | 靜態（儀器參比） 動態（表層參比） 多水柱 | 溫度傳感器4060 | ||
量程范圍 | -4～36°C(8) | |||
分辨率 | 0.001°C | |||
最大層數 | 共150，第一個水柱75、第二個水柱50、第三個水柱25 | 準確度 | ±0.03°C | |
響應時間(63%） | <2s | |||
盲區 | 1m | 電導率傳感器4319 | ||
換能器 | 量程范圍 | 0-7.5 S/m | ||
波束數量 | 4 | 分辨率 | 0.0002 S/m | |
平臺 | 高級自動脈沖算法(4) | 準確度 | 4319 A: ±0.005 S/m | |
波束角 | 25° | 4319 B: ±0.0018 S/m | ||
波束寬度 | 2.5° | 響應時間 | <3s(9) | |
回波強度 | 壓力傳感器4117 | |||
動態范圍 | >50dB | 分辨率 | <0.0001% FSO | |
分辨率 | <0.01dB | 準確度 | ±0.01% FSO | |
精度 | <0.01dB | 量程范圍 | 0-1000k/0-4000kPa | |
傾斜和羅經 | 波潮傳感器5217/5218 | |||
類型 | 內置固態羅盤 | 分辨率 | <0.0001% FSO | |
縱搖/橫搖范圍 | ± 90°/± 180°(5) | 準確度 | ±0.01% FSO | |
傾斜/艏向精度 | ±1.5°/± 3.5° | 采樣頻率 | 2Hz, 4Hz | |
傾斜/艏向分辨率 | <0.1° | 波浪采樣數 | 256, 512, 1024, 2048 | |
溫度探頭 | 量程范圍 | 潮位：0-400/0-1000/0-4000kPa | ||
量程范圍 | -4～+40°C | 波浪：0-400/0-1000kPa | ||
分辨率 | 0.001°C | 濁度4112 | ||
準確度 | ±0.05°C | 量程范圍 | 量程0-25/0-125/0-500/0-2000FTU | |
響應時間（63%） | <5s | 輸出格式 | 0-5V模擬輸出 | |
通訊和數據記錄 | 溶解氧4835/4330(10) | |||
數據存儲 | 2G SD存儲卡 | 量程范圍 | 0～500μM | 0-150% |
可遙控操作 | 設備概況，設備配置，開始/停止記錄，狀態監控 | 分辨率 | <1 μM | 0.4% |
遙測方式 | 電纜，無線電模塊：GPRS, GOES, GSM, Iridium | 準確度 | <8 μM或5%(11)兩者更大者 | <5%(12) |
設置和實時數據軟件 | 實時采集軟件（windows XP, windows 7） | 響應時間（63%） | 4330F (快速膜) <8s | |
4835/4330(標準膜)<25s | ||||
設置端口 | USB/RS232/RS422 | 模擬和串口輸出 | ||
模擬 | 4通道0-5V | |||
記錄系統 | 多個傳感器組，可采用單獨的記錄間隔和開始工作模式 | 串口 | 2通道(一個RS232和一個RS422),可供傳感器和供電使用(13) | |
注：
（1）測量范圍受后向散射條件影響，對于低散射水域，測量范圍會低于高散射水域。
（2）寬帶模式下水平速度的標準偏差，層厚3m 。
（3）需要壓力傳感器4117。
（4）選取最佳的3個波束，避免遮擋和回波失敗的影響。
（5）補償校準到±35° 。
（6）上層電池倉不建議使用堿性電池，因為它可能對羅經造成干擾。
（7）在寬帶模式，30分鐘的采樣間隔，20×2pings，2m層厚，20層。
（8）可根據要求擴展測量范圍。
（9）取決于流通過電導池。
（10）可提供多點校準：40個點，在5個溫度和8個氧濃度條件下。
（11）鹽度變化>1mS/cm時需要鹽度補償 。
（12）校準范圍0-120 % 。
（13）串行端口可以作為傳感器的輸入接口，或?qū)崟r輸出系統接口。
（14）指標參數發生變化恕不提前通知
